一、方案配置流程

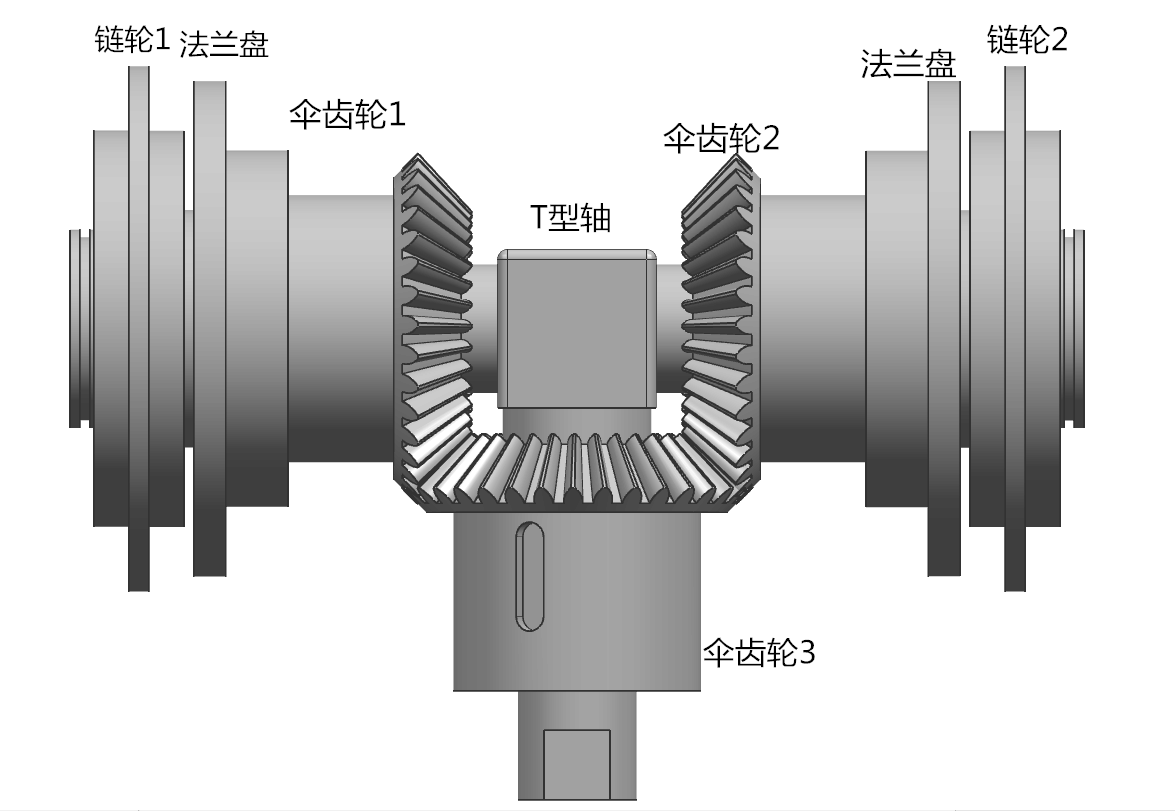

如右图是一个差动齿轮机构，该结构应用于仪表设备中，最左最右的链轮提供动力输入，驱动伞齿轮3做旋转与摆动动作。需要测量的是伞齿轮3受到的扭矩。初步计算伞齿轮3上受到的扭矩最大为20NM。

 针对以上特征，采取应变片直贴的方案，该方案分为三个步骤

二、系统功能

该测试方案主要是利用应变片的受力发生电信号变化定制的方案，在伞齿轮受到扭矩发生形变，该形变使特定位置的应变片产生相应的电阻变化，最后传送到SGV调理，给出客户所需要的模拟信号

三、主要板块描述

1、应变片贴片项目

应变片的工作原理：形变量与电阻变化呈现出标准的线性比。使伞齿轮受扭矩力直接的反应成电信号，传递到后期处理。

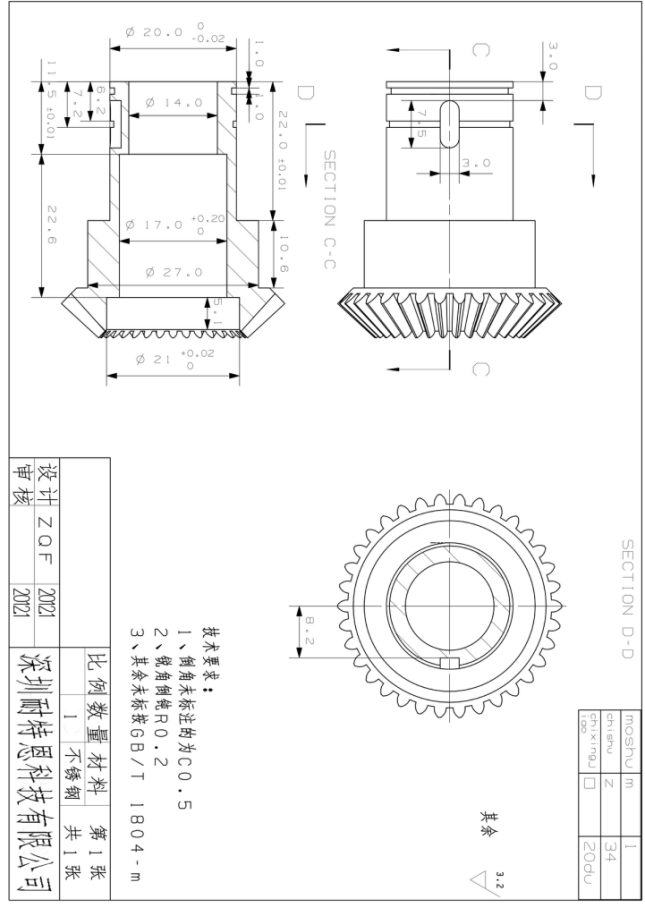

该方案提供应变片贴片工作，贴片工件为伞齿轮1。产品的结构参数见附件。

基本要求是：

参数单位　　 技术指标　

1)量程Nm   30

2)精确度≤ %F·S　±0.5

3)灵敏度　　mV/V2.0±0.01　　

4)非线性　　≤ %F·S　±0.5　　

5)滞后　　≤ %F·S　±0.5　　

6)重复性　　≤ %F·S　±0.3　　

7)蠕变　　≤ %F·S / 30min±0.3　　

8)零点输出≤ %F·S±1　　

9)零点温度系数　　≤ %F·S / 10℃±0.2　　

10)灵敏度温度系数　≤ %F·S / 10℃　　±0.2　　

11)工作温度范围　　℃　　-20℃ ~ +80 ℃　　

12)推荐激励电压　　V　　10V

2、放大器

SGV 可与各种电阻应变式、陶瓷压阻式、扩散硅压阻式传感器配套使用，实现对力、压力、重量、 位移、扭矩、液位等物理量转换变送。多种封装模式例如塑料，喷塑，及铸铝以实现不同场合的应用。在精度要求不高的情况下，客户可以采用该放大器作为信号处理。

        技术参数

三、应用与服务

该测试系统是针对室外环境做的设备。使用过程中如出现问题，可以及时联系我们。
