Nanusens公司宣布，他们的专利技术，包括在CMOS内部建造传感器，可以显著延长耳塞20%的使用寿命。

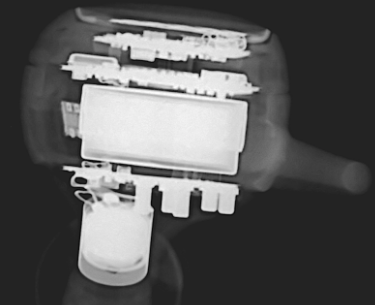

根据该公司的说法，这可以通过将耳机里的MEMS传感器替换成一个多传感器芯片解决方案来实现，该解决方案会使体积比原来小10倍，为更大的电池腾出空间。

在它的CMOS芯片层中制造纳米级的传感器，CMOS芯片也有控制电子。金属间介电介质(IMD)通过钝化层中的衬垫开口被蚀刻，使用蒸气高频 (vHF)来创建纳米传感器结构。然后将孔密封，必要时将芯片打包。由于只采用标准CMOS工艺，后处理最少，且传感器可根据需要与有源电路直接集成，因此传感器可能具有类似于CMOS器件的高产量。这也意味着生产是独立于fab的。

因此，NEMS(纳米机电系统)芯片只有1立方毫米，因此这将为它替换的每一个MEMS包节省3立方毫米。Nanusens芯片只是随着每一个额外的传感器功能的增加而略微增加，以适应额外的控制电子设备。

该公司的第一款产品将是在2019年第四季度推出的一款用于耳机的2D运动探测器，它可以实现tap和double tap的控制、运动时唤醒和睡眠时休息功能，不久后还将推出3D加速计。下一步，将一种用于噪声消除的骨传导传感器集成到单片机解决方案中。芯片将在一个小的包装，如WLCSP或裸模，可以直接连接到PCB。

该公司首席执行官Josep Montanya博士解释说:“我们的纳米传感器技术具有很强的适应性，因此我们将利用它来制造一系列其他传感器。这些传感器可以在同一块芯片上同时制造，因此许多不同类型的传感器可以被构建成一个微型多传感器解决方案，而不需要占用更多的空间。”

他们相信，其颠覆性的技术将彻底改变传感器市场，满足智能手机，可穿戴技术和物联网设备对低成本传感器日益增长的需求。而物联网设备已经使传感器成为一个价值数十亿美元的行业。
