磁通门传感器是利用被测磁场中高导磁率磁芯在交变磁场的饱和激励下，其磁感应强度与磁场强度的非线性关系来测量弱磁场的。这种物理现象对被测环境磁场来说好像是一道“门”，通过这道“门”，相应的磁通量即被调制，并产生感应电动势。利用这种现象来测量电流所产生的磁场，从而间接的达到测量电流的目的。

磁通门电流传感器的构成

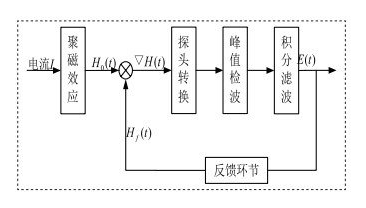

磁通门电流传感器系统构成框图

电流所产生的的磁场在磁通门探头内经激励信号调制后，通过峰值检波和积分滤波电路产生有用的电压信号，然后经过反馈，使电流传感器工作在零磁通状态。

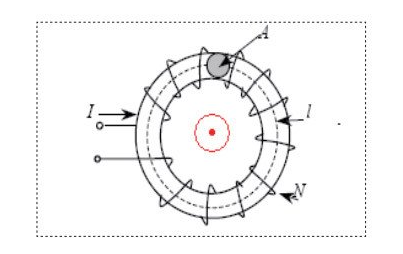

磁通门绕组结构图

环形磁芯上绕有线圈，此绕组即作为激励绕组又作为测量绕组，所测电流从磁环中间穿过。

普通磁环B—H曲线

一般磁性材料都有S形状曲线的特性，称之为磁滞回路（hysteresis loop）。此磁滞回路曲线建立在B—H的坐标轴上，为磁性材料遭受完全磁化与非磁化周期，图示为典型磁滞曲线的铁心，如果曲线由a点开始，此点表示最大正磁化力，至b点磁化力为零，然后下降至c点为最大负磁化力，再至d点磁化力为零，最后返回最大正磁化力的a点，此即为整个磁性周期。高导磁率、低矫顽力磁芯的磁滞回线。

高u磁环的B—H曲线

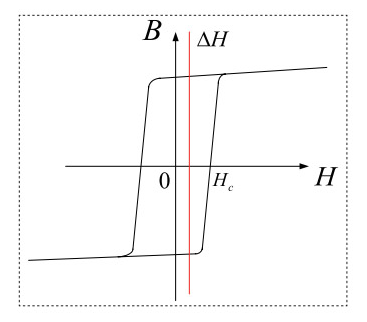

当我们在磁环导线中加入电流分量后，电流所产生的磁场会使原本对称的B-H磁滞回线会改变中心线变成如下图所示形状。

加入直流的高u磁环B—H曲线

整个过程可以概括为：当磁通门式电流传感器工作时，激励线圈中加载一固定频率、固定波形的交变电流进行激励，使磁芯往复磁化达到饱和。在不存在外在电流所产生的被测磁场时，则检测线圈输出的感应电动势只含有激励波形的奇次谐波，波形正负上下对称。当存在直流外在被测磁场时，则磁芯中同时存在直流磁场和激励交变磁场，直流被测磁场在前半周期内促使激励场使磁芯提前达到饱和，而在另外半个周期内使磁芯延迟饱和。

因此，造成激励周期内正负半周不对称，从而使输出电压曲线中出现振幅差。该振幅差与被测电流所产生的磁场成正比，因此可以利用振幅差来检测磁环中所通过的电流。
