压力传感器用于液位测量的相关原理

日期: 2017-11-29
浏览次数: 40



我们知道,液位是日常和实际生产中经常会遇到的一类测量,按不同的类型来看主要分为:连续测量和特定位置的测量。连续性的液位测量是指测量过程要能够实时反映被测液体对象的液面位置、高度、容量等信息,多用于过程控制和危险性液体中;而特定位置的液面测量,则只需液位面到达指定高度处时,传感器能够及时发出感应信号即可。所以,不同于连续性测量的是,其更加注重的是最终的结果,对于液面变化的中间过程则无关紧要,多用于报警或普通类液体测量。


压力传感器用于液位测量的相关原理

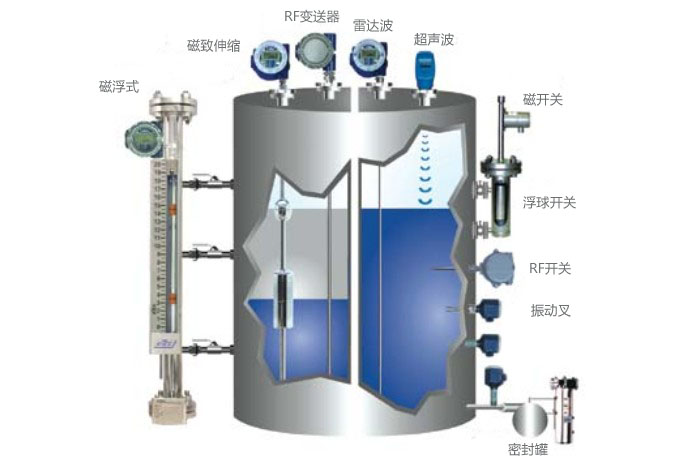

液位的测方式很多,常见的有机械浮标式、静力学式、磁浮式、超声波式、激光式,由于测量原理的不同,在选用时应灵活根据测量实际情况和要求进行选择。在这里我们要说的是另一种常见的液位测量方式—基于压力传感器的液位测量。众所周知,压力传感器最直接的用途是对气体、液体压强或压力进行测量,但只需稍加利用液体压强与液高关系,便能够将压力传感器用于对液位的测量中。


压力传感器用于液位测量的相关原理

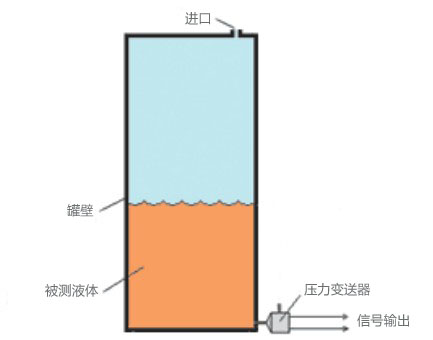

在物理学中,液体的压强P由关系决定:p=ρgh。对于同种液体而言,液体密度ρ是恒定的,因此,液体的压强P与液面的高度h(距离液面的高度)成正比例的线性关系。由此不难发现,不同高度液位面处液体的压强也各不相同。如上图,在应用压力传感器对液位进行测量时,通过将压力传感器安装于罐底。当罐内液面发生变化时,相当于罐底距离液面高度h也同时在变化,压强自然也会随之变化,由此便达到了连续测量的目的。



利用压力传感器进行液位测量时的一个好处是非接触性,在进行测量时,与机械和静力学的方式相比,不需要过多部件与液体进行接触,安装相对比较方便。此外,在测量原理上相比激光和超声波等同类非接触测量方式,压力传感器测原理关系式更加简单且具有线性性,在数据处理分析和处理上更加直观。
