压力传感器技术在城市无负压供水系统中的应用

日期: 2017-12-04
浏览次数: 38

目前,我国为了防止对城市居民用水产生影响,不允许将生活、生产水泵直接安装在市政管网上。为解决供水设备既可串接在市政供水管网上又不产生负压,更不影响其它用户用水,需要在水泵进口与市政管网之间增设流量控制器、分腔式稳压补偿罐等,流量控制器时刻监视市政管网压力。在保证市政管网不产生负压的同时,还可充分利用市政管网原有压力。此时,便需要利用无负压式供水系统。



简单来说,无负压式供水系统,就是通过安装在供水管网上的高灵敏度压力开关或压力传感器等,来检测供水管网在用水量变化时的压力变化,不断的向微电脑传输变化的信号。根据不同运行状态,动态地控制补偿量,从而实现动态压力平衡,保证供水管网压力恒定,以满足用户用水需要。



压力传感器

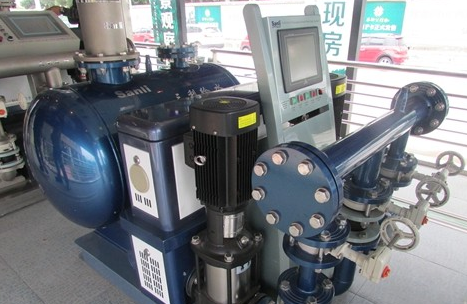

当市政管道自来水以一定压力进入调节罐时,稳压补偿罐内的空气经过真空消除器内排出,待水充满后,真空消除器自动关闭。当自来水能够满足用水压力及水量要求时,供水设备通过旁通止回阀向用水管网直接供水;当自来水管网的压力不能满足用水要求时,系统会通过压力传感器,或压力控制器、电接点压表,给出起泵信号起动水泵运行。



具体来说,就是当市政管网供水压力低于设定压力时,设备自动进人接力升压工作状态,机组通过压力传感器,水泵及恒压变频控制柜组成闭环控制系统,随着用水量的变化,不断调整水泵转速及投入运行的水泵台数,以保持供水压力恒定。



另外,当水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水,用水高峰期时,若自来水管网水量小于水泵流量时,调节罐内的水作为补充水源仍能正常供水,此时,空气由真空消除器进入调节罐,消除了自来水管网的负压,用水高峰期过后,系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降,液位控制器给出水泵停机信号以保护水泵机组。此过程如此循环,最终达到无负压供水的目的。
