磁致伸缩位移传感器技术名词汇总解析

日期: 2017-12-11
浏览次数: 95

磁致伸缩位移传感器(Magnetostrictive Position Sensor),是基于铁磁性材料磁致伸缩效应而开发的一种具有特殊优点的位移检测装置,具有高可靠性、高分辨率、非接触测量、耐油抗污等特殊优点,能在恶劣的工业环境下,对各种运动部件的位移(位置)、速度进行连续、精确、实时的检测,是实现精确操作和控制的重要元件,可大幅提高整个系统的精度和效率。磁致伸缩位移传感器技术名词也有对应的要求和意义,我们来了解一下:



绝对位置输出

传感器的输出是相对于一个绝对(固定)参考点的位置,传感器断电再恢复供电时,无需复位,不像一般增量式传感器(如增量式编码器,增量式光栅尺),断电后需要进行系统复位,才能继续测量。

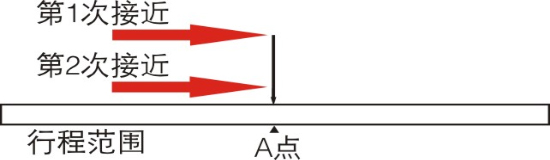

重复精度

沿着行程测量时,当磁铁从相同的方向重复到达同一位置时,传感器输出的差值。



磁致伸缩位移传感器

更新时间

传感器进行两次测量之间的时间间隔。传感器的量程越大,所需的更新时间越长。

非接触式测量

磁致伸缩式位移传感器采用非接触的磁感应测量工作原理,因此在产品全寿命期内不存在机械磨损问题,同时这种测量方式可以有效消除由于振动造成的测量误差,提高传感器的可靠性和使用寿命。

分辨率

指传感器测量输出值最末位数所代表的位移量。

滞后

这里指游标磁环沿测量行程方向,达到并超过某一位置后,又反向通过该位置时,两次测量输出值间的差值。但磁致伸缩位移传感器的实际滞后非常小,在大多数应用中均可忽略不计。



磁致伸缩位移传感器

电气防护等级

国际电子技术总会(International Electrotechnical Commission)所发出有关的对外壳侵入保护的IP(Ingress Protection)标准。有关IP 标准的详细说明,请参考IEC的官方网站。

额定量程

额定量程指传感器实际可用的检测区域,通常在订货编号有明确的表示。由于存在首、末端测量盲区,额定检测长度一定短于传感器的总长。

漂移

漂移是指在传感器在工作环境(比如:温度等)发生变化后,被测量不变,而测量输出值发生变化的现象,最常见表现为随温度输出的变化,简称温漂。

负载阻抗

指从传感器的输出端看进去时,传感器所显示出来的阻抗。

温度系数

是指当被测目标位置不变时,环境温度每改变1℃,传感器输出值的变化量。温度系数单位为ppm/℃(百万分之一每摄氏度)。

预热期

传感器通电到输出值趋于稳定所需要的时间。

磁致伸缩位移传感器

非线性度

沿传感器的测量行程上,位置磁铁的显示位置值与真值的差异。在磁致伸缩位移传感器中,这种变化是由在波导介质信号传播的非线性引起的。非线性度通常以绝对误差或占有效行程长度的百分比来表示。
